A área do círculo: uma demonstração


Esta postagem se dedica a demonstrar a conhecida fórmula que fornece a área de um círculo em função do seu raio. Para tanto, vamos utilizar conceitos de trigonometria, geometria analítica e cálculo diferencial e integral - em especial a técnica de integração por substituição trigonométrica (desnecessário dizer que vamos lidar com funções de uma variável real). Vamos, então, ao que interessa:


Grosso modo, o Teorema Fundamental do Cálculo (TFC) nos diz que se $F$ é qualquer antiderivada (ou primitiva ou integral indefinida) de $f$, então:
$$\int_a^bf(x)\;dx=F(b)-F(a)$$

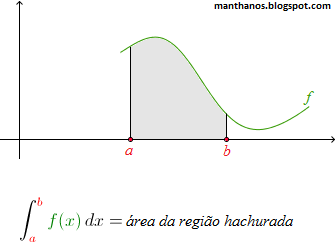

É comum interpretarmos a integral acima (ou seja, a integral de $f$ definida no intervalo $[a,b]$) como sendo numericamente igual a área de uma determinada região do plano, a saber, a área abaixo do gráfico de $f$, acima do eixo-$x$ e limitada lateralmente pelas retas $x=a$ e $x=b$:
(Note que a interpretação acima vale, apenas, quando $f(x)$ é positiva para todo $x$ em $[a,b]$.)


Da geometria analítica sabemos que uma circunferência de raio $r$ e centro na origem (de um sistema de coordenadas cartesianas) pode ser dada pela equação $x^2+y^2=r^2$. Se convencionarmos, como de costume, que o símbolo $\sqrt{}$ denota apenas a raiz quadrada positiva de um valor, podemos  dizer que uma semicircunferência (de centro na origem e raio $r$) pode ser dada pela seguinte equação:
$$y=\sqrt{r^2-x^2}$$
Observe o gráfico da função $y$ acima definida:
Tomemos, então, a seguinte função:
$$f(x)=\sqrt{r^2-x^2}$$
Para determinar a área de um circulo, podemos utilizar cálculo integral (calculando uma integral definida) e encontrar a área de uma das seguintes regiões:
Se escolhermos a primeira figura, deveremos calcular a seguinte integral definida (e obviamente multiplicar o resultado obtido por $2$, visto a região hachurada equivale à metade da área do círculo):
$$\int_{-r}^rf(x)\;dx$$
Mas, por simplicidade, vamos escolher a segunda delas:
$$\int_0^rf(x)\;dx$$
Escolhemos esta integral devido ao fato de este zero como limite inferior nos facilitar a vida. É obvio que deveremos multiplicar o resultado final por $4$ (pois a área hachurada equivale a um quarto da área total do círculo em questão).


Resumindo: se chamarmos de $A$ a área de um círculo de raio $r$ e centro na origem, teremos:
$$A=4\int_0^r\sqrt{r^2-x^2}\;dx$$
Mas, calculando esta integral definida, obtemos:
$$\int_0^r\sqrt{r^2-x^2}\;dx=\frac{\pi r^2}{4}\tag{$*$}$$
Portanto, segue-se que a área do círculo é dado por:
$$A=4\cdot\frac{\pi r^2}{4}=\pi r^2$$
Então, para cumprirmos o nosso propósito, basta mostrar que a igualdade $(*)$ realmente se verifica. É isto o que vamos fazer agora (detalhadamente).


Com já vimos (na parte do TFC enunciada acima), para calcular uma integral definida precisamos de uma antiderivada de $f$. Isto significa que precisamos calcular a seguinte integral indefinida:
$$\int\sqrt{r^2-x^2}\;dx$$
Aqui podemos utilizar a técnica da substituição, mais especificamente, a substituição trigonométrica. Para visualizarmos qual deve ser a substituição atente para o seguinte triângulo retângulo (onde colocamos a hipotenusa como sendo o raio do círculo e a variável $x$ como sendo um dos catetos):
Observe que a figura acima insere uma nova variável: o ângulo (que varia de acordo com a variação de $x$). Segue-se dela (da figura) que:
$$\operatorname{sen}{\theta}=\frac{x}{r}$$
Na expressão acima, isolando o $x$ obtemos:
$$x=r\operatorname{sen}(\theta)$$
Derivando a função acima (com relação à variável $\theta$) o resultado será:
$$\frac{dx}{d\theta}=r\cos(\theta)\quad\Rightarrow\quad dx=r\cos(\theta)\;d\theta$$
Olhe para a antepenúltima igualdade. Observe que ela implica o seguinte resultado (quando elevamos ambos os lados à segunda potência):
$$x^2=(r\operatorname{sen}(\theta))^2=r^2(\operatorname{sen}(\theta))^2=r^2\operatorname{sen}^2(\theta)$$
Substituindo estes dois últimos resultados na integral, obtemos:
$$\begin{aligned}
\int\sqrt{r^2-x^2}\;dx&=\int\sqrt{r^2-r^2\operatorname{sen}^2(\theta)}r\cos(\theta)\;d\theta\\\\
&=\int\sqrt{r^2(1-\operatorname{sen}^2(\theta))}r\cos(\theta)\;d\theta\\\\
&=\int r\sqrt{1-\operatorname{sen}^2(\theta)}r\cos(\theta)\;d\theta\\\\
\end{aligned}$$
Utilizando a "identidade pitagórica" $\operatorname{sen}^2(\theta)+\cos^2(\theta)=1$, obtemos:
$$\begin{aligned}
\int\sqrt{r^2-x^2}\;dx&=\int r\sqrt{\cos^2(\theta)}r\cos(\theta)\;d\theta\\\\
&=\int r\cos(\theta)r\cos(\theta)\;d\theta\\\\
&=\int r^2\cos^2(\theta)\;d\theta\\\\
&=r^2\int\cos^2(\theta)\;d\theta\\\\
\end{aligned}$$
Agora, utilizando a "identidade de redução de potência" $\cos^2(\theta)=\tfrac{1+\cos(2\theta)}{2}$, obtemos:
$$\begin{aligned}
\int\sqrt{r^2-x^2}\;dx&=r^2\int\frac{1+\cos(2\theta)}{2}\;d\theta\\\\
&=\frac{r^2}{2}\int(1+\cos(2\theta))\;d\theta\\\\
&=\frac{r^2}{2}\int 1\;d\theta+\frac{r^2}{2}\int\cos(2\theta)\;d\theta\\\\
&=\frac{r^2}{2}\theta+\frac{r^2}{2}\int\cos(2\theta)\;d\theta\\\\
\end{aligned}$$Vamos calcular a integral da direita utilizando a técnica da integração por substituição. Escrevendo $w=2\theta$, temos
$$\frac{dw}{d\theta}=2\quad\Rightarrow\quad d\theta=\frac{1}{2}\;dw$$
Substituindo na integral, obtemos:
$$\begin{aligned}
\int\cos(2\theta)\;d\theta&=\int\cos(w)\frac{1}{2}\;dw=\frac{1}{2}\int\cos(w)\;dw=\frac{1}{2}\operatorname{sen}(w)\\
&=\frac{1}{2}\operatorname{sen}(2\theta)\\\\
\end{aligned}$$
Portanto,
$$\begin{aligned}
\int\sqrt{r^2-x^2}\;dx&=\frac{r^2}{2}\theta+\frac{r^2}{2}\int\cos(2\theta)\;d\theta\\\\
&=\frac{r^2}{2}\theta+\frac{r^2}{2}\frac{1}{2}\operatorname{sen}(2\theta)\\\\
&=\frac{r^2\theta}{2}+\frac{r^2\operatorname{sen}(2\theta)}{4}
\end{aligned}$$
Observe que temos um resultado em termos da variável $\theta$. Mas nossa variável original é $x$, então precisamos voltar para ela antes de aplicar o TFC (pois os limites de integração $0$ e $r$ são dados em função de $x$. Poderíamos, alternativamente, reescrever os limites de integração em função das novas variáveis, mas preferimos a primeira opção). Lembrando, então, que $x=r\operatorname{sen}(\theta)$, podemos isolar o $\operatorname{sen}(\theta)$, tomar o $\operatorname{arcsen}$ de ambos os lados e obter:
$$\theta=\operatorname{arcsen}\left(\frac{x}{r}\right)$$
Fazendo esta substituição, finalmente obtemos uma antiderivada de $f$:
$$\begin{aligned}
\text{Antiderivada de }f&=\int\sqrt{r^2-x^2}\;dx\\\\
&=\frac{r^2\theta}{2}+\frac{r^2\operatorname{sen}(2\theta)}{4}\\ \\
&=\frac{r^2\operatorname{arcsen}\left(\frac{x}{r}\right)}{2}+\frac{r^2\operatorname{sen}\left(2\operatorname{arcsen}\left(\frac{x}{r}\right)\right)}{4}
\end{aligned}$$
Observação: É comum, após calcularmos uma integral indefinida, somarmos uma constante (por vezes chamada "constante de integração"). Contudo, neste caso não precisamos somar nada, pois para aplicar o TFC (que é nosso objetivo) precisamos de uma antiderivada qualquer de $f$, o que equivale a dizer que a constante de integração é totalmente arbitrária. Assim, podemos escolhê-la como sendo igual a zero.


Agora, temos condições de aplicar o TFC (enunciado logo no início desta postagem) concluindo a demonstração:
$$\begin{aligned}
\int_0^r\sqrt{r^2-x^2}\;dx&=\left[\frac{r^2\operatorname{arcsen}\left(\frac{x}{r}\right)}{2}+\frac{r^2\operatorname{sen}\left(2\operatorname{arcsen}\left(\frac{x}{r}\right)\right)}{4}\right]_0^r\\\\
&=\left[\frac{r^2\operatorname{arcsen}\left(\frac{r}{r}\right)}{2}+\frac{r^2\operatorname{sen}\left(2\operatorname{arcsen}\left(\frac{r}{r}\right)\right)}{4}\right]\\
&\qquad-\left[\frac{r^2\operatorname{arcsen}\left(\frac{0}{r}\right)}{2}+\frac{r^2\operatorname{sen}\left(2\operatorname{arcsen}\left(\frac{0}{r}\right)\right)}{4}\right]\\\\
&=\left[\frac{r^2\operatorname{arcsen}\left(1\right)}{2}+\frac{r^2\operatorname{sen}\left(2\operatorname{arcsen}\left(1\right)\right)}{4}\right]\\
&\qquad-\left[\frac{r^2\operatorname{arcsen}\left(0\right)}{2}+\frac{r^2\operatorname{sen}\left(2\operatorname{arcsen}\left(0\right)\right)}{4}\right]\\\\
&=\left[\frac{r^2\frac{\pi}{2}}{2}+\frac{r^2\operatorname{sen}\left(2\frac{\pi}{2}\right)}{4}\right]-\left[\frac{r^2\cdot0}{2}+\frac{r^2\operatorname{sen}\left(2\cdot0\right)}{4}\right]\\\\
&=\left[\frac{r^2\pi}{4}+\frac{r^2\operatorname{sen}\left(\pi\right)}{4}\right]-\left[\frac{r^2\operatorname{sen}\left(0\right)}{4}\right]\\\\
&=\left[\frac{r^2\pi}{4}+\frac{r^2\cdot0}{4}\right]-\left[\frac{r^2\cdot0}{4}\right]\\\\
&=\frac{r^2\pi}{4}
\end{aligned}$$
Isto mostra que a igualdade $(*)$ se verifica e é justamente isto o que precisávamos mostrar.


Referência: livros de cálculo.
Erros podem ser relatados aqui.

10 comentários :

  1. Olá, Amigos Pedro e Caroline!

    É difícil encontrarmos nos livros didáticos, uma demonstração com riqueza de detalhes como essa aqui!
    Parabéns pela postagem tão importante para o estudo do cálculo diferencial e integral e também tão bem escrita! Uma joia de trabalho!

    Aproveito a ocasião, para lembrar que já estamos no período das inscrições do carnaval da UBM edição # 7. O mesmo vai... até o dia 12/10/2011. Espero encontrar vocês por lá!

    Um abraço!!!!!

    ResponderExcluir
  2. Olá,
    Somos da UBM e gostaríamos de convidar você a participar de nossa segunda promoção, criando uma frase utilizando as palavras EDUCAÇÃO, TRANSFORMAÇÃO e FUTURO, como resposta à pergunta: COMO A MATEMÁTICA PODE MUDAR NOSSAS VIDAS?

    As respostas serão encaminhada para a Editora Novatec e o autor da frase mais interessante receberá 2 livros.

    Veja mais detalhes no link :

    http://ubmatematica.blogspot.com/2011/09/2-promocao-da-ubm.html

    Contamos com sua participação!

    ResponderExcluir
  3. Olá Francisco! obrigado pelo elogio e pelo lembrete do carnaval!

    Olá UBM, já estou participando!!

    Pedro R.

    ResponderExcluir
  4. Oi, amigo, muito instrutiva a sua demostração. Em uma futura postagem minha, mostrarei o cálculo do cumprimento da circunferência com Integral.

    ResponderExcluir
    Respostas
    1. Olá Aloisio, obrigado pelo elogio. Creio que o seu cálculo vai ser bem interessante. Espero para ver!.
      Abraço.
      Pedro R.

      Excluir
  5. Eu tenho uma dúvida: ao montar a função do semi-círculo, utilizou-se o x como a variação da função no eixo x de acordo com a variação de y (sendo assim, cateto adjacente ao angulo trigonométrico). Porém, no desenho do triângulo pitagórico, o x passa a ser o cateto oposto, sendo a variação no eixo y. Por que se pode fazer isso?
    P.S.: tentei fazer com o x/r = cosΘ e a resposta está dando algo como A = [π.(1 - 2r²)]/2

    ResponderExcluir
    Respostas
    1. Olá Pedro Rossetto. Você diz que "o x passa a ser o cateto oposto". Creio que explicação mais simples que eu possa dar para isso é a seguinte: experimente desenhar o triângulo da seguinte forma:

      |\
      |..\
      |...\ r
      |.....\
      |____\
      x

      Observe que a mesma conclusão é obtida (isto é, pouco importa a posição do triângulo). Sobre seu PS, confira os cálculos, pois eles devem fornecer a mesma resposta. Abraço.

      Pedro R.

      Excluir
  6. Pedro Roberto;
    Por que você substitui o x lá no começo (por r e teta)? Não dava para fazer a integral da raiz quadrada?
    Parabéns pelo teu trabalho
    Paulo S. Lopez

    ResponderExcluir
    Respostas
    1. Olá Paulo S. Lopez. Houve esta mudança de variável, pois aplicamos a técnica geralmente chamada de "substituição trigonométrica". Desconheço outra maneira de resolver esta integral sem fazer esta substituição. Obrigado pelos parabéns. Abraço.

      Pedro R.

      Excluir
  7. Professor esse exercício de demonstração foi realmente muito bom ... eu gostaria de entender só um detalhe ... quando vc diz que apenas considera a parte positiva da raiz quadrada vc para calcular um semicírculo na verdade vc esta colocando a função em modulo correto??
